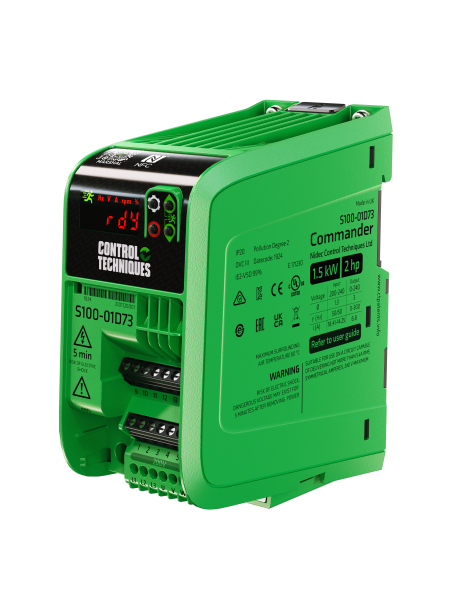

Commander S100 | 1,1kW / 200-240V
_28_0_29_0_30_0_31_0.png "Commander S100 | 1,1kW / 200-240V")
Commander S100-01D63-0A0000
| Nennleistung | 1,1 kW |
| Eingangsspannung | 200-240 V (+/-10%) | 1-phasig |
| Max. Ausgangsstrom | 6,6 A |
| Baugröße | 1 |
| Maße H x B x T | 156 x 68 x 130 mm |
| Gewicht | 0,7 kg |
 |
Einfach zu installierenDas schlanke, geschwungene Design des Commander S optimiert die Anordnung der Komponenten für eine geringe Stellfläche und einen einfachen Zugang zu den Anschlüssen. Die Click-on/Click-off-DIN-Hutschiene macht die Installation denkbar einfach. |
 |
Einfach zu bedienenMit unserer neuen Marshal App (Android/iOS) lässt sich Ihr Umrichter in weniger als 60 Sekunden konfigurieren. |
 |
ZuverlässigLanglebigkeit stand bei der Entwicklung des Commander S im Mittelpunkt und garantiert, dass die Leistung über die gesamte Lebensdauer erhalten bleibt. |
 |
KosteneffizientAusgestattet mit einzigartigen Funktionen, mit denen Sie Zeit, Energie und Geld sparen. |
Leistung und Steuerung
| Spannung | einphasig 100 und 200 VAC dreiphasig 200 und 400 VAC |
| Leistungsbereich | 0,18 bis 4 kW / 0,25 bis 5 PS |
| Last-Nennwerte | Betrieb mit hoher Überlast |
| Eingangsfrequenz | 50/60 Hz |
| Ausgangsfrequenz | 0 bis 300 Hz |
| Taktfrequenz | 4 kHz and 12 kHz |
| Motorsteuerung | Lineare U/f-Kennlinie, quadratische U/f-Kennlinie, Widerstandskompensation |
| Stopp-Modi | Austrudeln, Rampe, Rampe + Gleichstrombremsung, Gleichstrombremsung mit 0-Hz-Erkennung, zeitgesteuerte Gleichstrombremsung, Distanz-Stopp |
Kommunikation
| Kommunikation | RJ45 für Modbus RTU NFC als App-Schnittstelle |
Ein- und Ausgänge
| Analog | 2 Analogeingänge 1 Analogausgang |
| Digital | 4 Digitaleingänge 1 Digitaleingang/-ausgang |
| Relais | 1 Relais (einpoliges Umschaltrelais) |
Normen
| Zulassungen | CE, UKCA, cUL, C-Tick, EAC, KC |
| Produkt-Sicherheitsstandards | IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013 |
| Störaussendung | C3 mit internen EMV-Filtern C1 und C2 mit externen EMV-Netzfiltern C1 interne EMV-Filter, für ausgewählte einphasige 200-V-Varianten |
Montage und Umgebung:
| Schutzart | IP20 |
| Montage | Click-on/Click-off-DIN-Hutschienenmontage Schraubbefestigung 0 mm seitlicher Abstand |
| Umgebungstemperatur | Betrieb ohne Leistungsreduzierung: -10 °C bis 40 °C (14 °F bis 104 °F) Betrieb mit Leistungsreduzierung: -10 °C bis 60 °C (14 °F bis 140 °F) Lagerung -40 °C bis 60 °C (-40 °F bis 140 °F) |
Marshal
| Offline-Programmierung | Programmierung des Umrichters, während er noch in der Verpackung ist |
| Kopieren von Parametern | Kopieren von Parametersätzen von einem Umrichter auf einen anderen |
| Schnellstart | Geführte Inbetriebnahme und Prüfung der Motordrehung |
| Geführte Diagnose | Einfache Fehlersuche |
| Speicherung von Parameterdateien | Speichern von Parameterdateien auf dem Gerät oder in der Cloud zur späteren Verwendung |
| Teilen der Projektkonfiguration | Weitergabe an Kollegen oder an den technischen Support von EPA zur Diagnose |
| PDF-Parametersatz | Nützlich für die Weitergabe von Parametersätzen zur schnellen Überprüfung |
| Schaltplan | Automatische Erstellung eines druckbaren PDFs eines benutzerdefinierten Verdrahtungsplans für Ihre Installation |
| Nicht-standardmäßige Parameter | Anzeige der Parameter, die gegenüber der Standardeinstellung geändert wurden |
| Bevorzugte Parameter | Häufig besuchte bevorzugte Parameter |
| Anleitungen und Handbücher | Schneller Zugriff auf die Umrichterdokumentation |
ModbusRTU-Kommunikation
| Steuerwort-Kontrolle | ✓ |
| Kopieren von Parametern | ✓ |
| Serielle Baudrate | 600 bis 115.000 bps |
| ModbusRTU-Protokoll | 8.2NP, 8.1NP, 8.1EP, 8.1OP |
Sollwert
| Auswählbare Sollwerte | 4 |
| Tippbetrieb-Sollwert | ✓ |
| %-Sollwert Auf / Ab (Motorpoti) | ✓ |
| Bipolarer Sollwert | ✓ |
| Festsollwerte für Drehzahlen | 4 |
| Schlupffrequenzen | 1 |
| Schlupffrequenzen Totband | ✓ |
| Lokal/Remote | ✓ |
| S-Rampe | ✓ |
| Beschleunigungszeiten | 2 |
| Verzögerungszeiten | 2 |
| Sollwert Frequenzeingang (Impulsfolge) | 0 Hz bis 100 kHz |
| Linkslauf | ✓ |
Anwendungsspezifisch
| PID-Regler | PI-RegelungPID |
| PID Vorsteuerung | ✓ |
| PID Schwellwertschalter | ✓ |
| PID Anstiegsgeschwindigkeit | ✓ |
| Sollwertkonfiguration | ✓ |
| Star/Stopp-Konfiguration | ✓ |
| Eingangsskalierung | 4-Punkt |
| Lauffreigabe (Ansteuerung mit Flankentriggerung) | ✓ |
| Endschalter | ✓ |
Steuerung
| Steuermodus: Lineare U/f-Kennlinie |
✓ (Spannungsanhebung definierbar) |
| Steuermodus: Quadratische U/f-Kennlinie |
✓ (Spannungsanhebung definierbar) |
| Steuermodus: Widerstandskompensation |
✓ |
| Energiesparmodus (Dynamische U/f-Kennlinie) | ✓ |
| Motorstabilitätsoptimierer | ✓ |
| Schlupfkompensation | ✓ |
| Automatische Optimierung (Autotune): Statisch | ✓ |
| Taktfrequenz | 4 oder 12 kHz |
| Taktfrequenz | ✓ |
| Stoppmodus: Rampe |
✓ |
| Stoppmodus: Austrudeln |
✓ |
| Stoppmodus: Distanz-Stopp |
✓ Wenn ausgewählt, erfolgt der Stopp von jeder Geschwindigkeit in der gleichen Entfernung, basierend auf der programmierten Verzögerungsrate |
| Gleichstrombremsung | ✓ |
| Netzausfallerkennung | ✓ |
| Programmierbare Ausgangsstrombegrenzung | ✓ |
Allgemeine Daten
| Diagnose | ✓ |
| Fehlerverlaufsprotokoll | 4 |
| Bei Fehler gespeicherte Parameter | 3 (wählbar) |
| Automatisches Reset nach Fehlerabschaltung | ✓ |
| Hochlauf auf Sollwert nach Netzwiederkehr | ✓ |
| Sicherheit | Schutz über 4-stelligen PIN-Code |
| Kühllüfter | Feste Drehzahl (Kein Lüfter bei Umrichtermodellen S100-01x13 und S100-01x23) |
Macht einfache Anwendungen einfach.
 |
Lüfter-, Pumpen- und Kompressoranwendungen
|
 |
BewegungsanwendungenTransportbänder, Laufbänder, automatische Türen und Schranken
|
 |
ProzessanwendungenMischer, Brecher, Rührwerke, Zentrifugen, Knetmaschinen, Spinn- und Flechtmaschinen für Textilien
|
