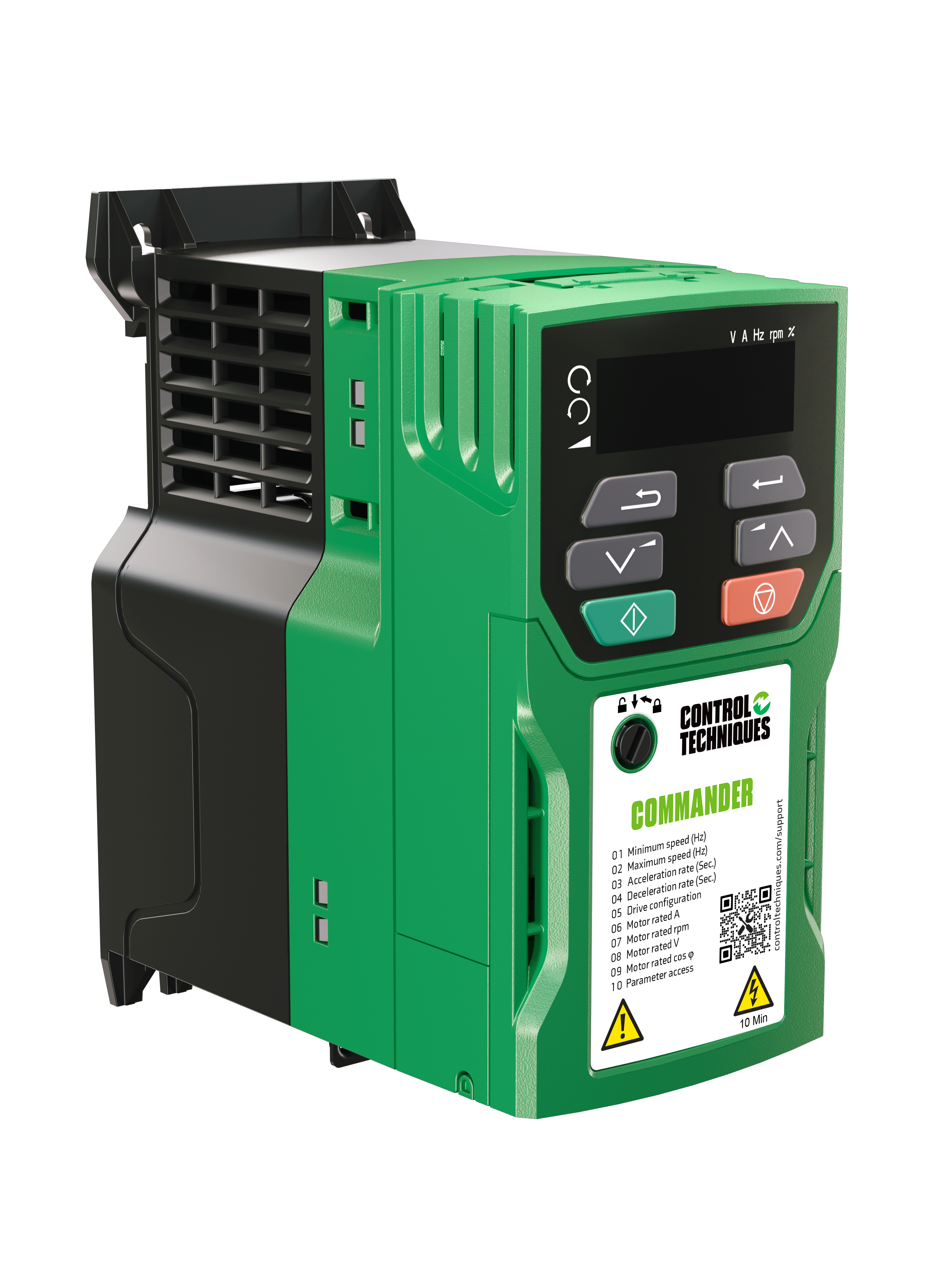

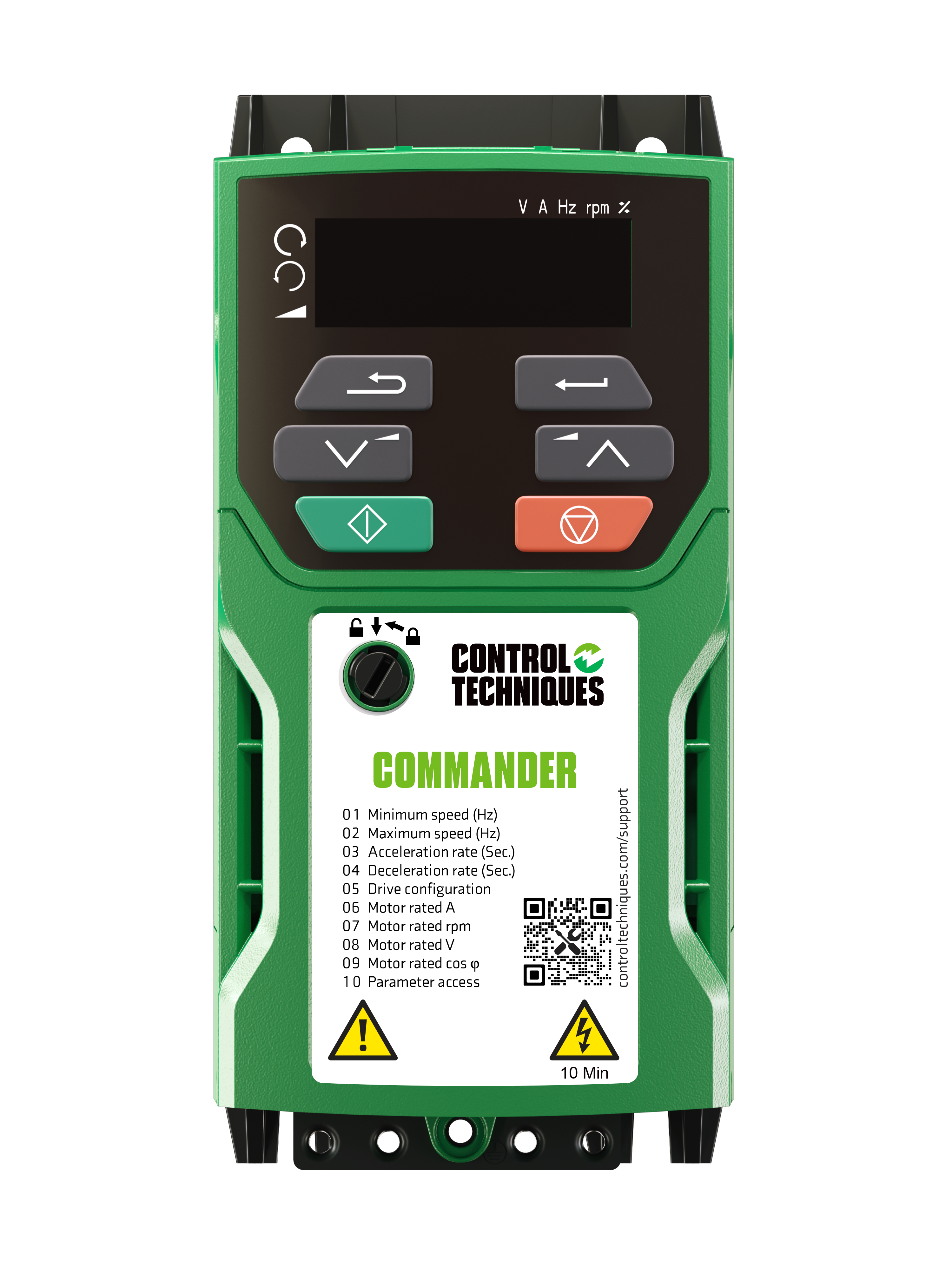

Commander C300 | 0,37kW / 200-240V
SOLD OUT
Bitte beachten: Dies ist ein B2B Onlineshop!
Dieses Angebot richtet sich ausschließlich an Unternehmer, Gewerbetreibende, Freiberufler und öffentliche Institutionen. Kein Verkauf an Privatpersonen bzw. Verbraucher i. S. v. § 13 BGB. Alle Preise sind Nettopreise und verstehen sich zzgl. gesetzl. MwSt. und Versandkosten.
Nennleistung | 0,37 kW (0,5 PS) |
Eingangsspannung | 200-240 V (+/-10%) | 1-phasig |
Max. Ausgangsstrom | 2,4 A |
Baugröße | 1 |
Maße H x B x T | 160 x 75 x 130 mm |
Gewicht | 0,75 kg |
Um einen Antrieb in Betrieb zu setzen sind oftmals im Vorfeld umfangreiche Schulungen notwendig beziehungsweise der Rat von Spezialisten gefragt.
Dies gilt nicht für Commander C: in nur wenigen Schritten ist er in Betrieb gesetzt und dies in sehr kurzer Zeit.
Nur 3 einfache Schritte sind bei den meisten Applikationen, wie z. B. Lüfter, Pumpen, Kompressoren, Förderbänder oder andere Standardanwendungen, dazu notwendig!
Open loop-Vektor oder U/F-Steuerung |
✓ |
Rotorflussregelung ohne Geber (RFC-A) |
✓ |
Umgebungstemperatur Betrieb | Baugröße 1 - 4: -20 °C bis 40 °C bei 3 kHz Taktfreq. | Betrieb bis 60 °C mit Derating Größe 5 - 9: -20 °C bis 40 °C bei 3 kHz Taktfreq. | Betrieb bis 55 °C mit Derating |
Kühlmethode | Erzwungene Konvektion |
Luftfeuchtigkeit | 95 % nicht kondensierend) bei 40 °C |
Lagertemperatur |
Baugröße 1 - 4: -40 °C bis 60 °C — max. 24 Monate Baugröße 5 - 9: -40 °C bis 55 °C — max. 24 Monate |
Aufstellhöhe | Der Ausgangsdauerstrom ist ab einer Höhe von 1000 m bis zu einer maximalen Aufstellhöhe von 3000 m um 1 % je 100 m zu reduzieren. |
Schwingungen | Nach IEC 60068-2-64 und IEC 60068-2-6 getestet |
Mechanische Stoßfestigkeit | Nach IEC 60068-2-27 und IEC 60068-2-29 getestet |
Schutzart | Bausätze für IP20, NEMA 1 erhältlich |
Elektromagnetische Verträglichkeit | IEC/ EN 61800-3 Störfestigkeit und Störaussendung EN 61000-6-2: Störfestigkeit für Industriebereiche EN 61000-6-4: Emissionsvorschriften für Industriebereiche EN 61000-3-2: Oberschwingungsströme EMV-Datenblatt auf Anfrage erhältlich |
RoHS | Entspricht der Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (2011/65/EU) |
Spannung | 100-V-Modelle: 100 bis 120 VAC ± 10 % 200-V-Modelle: 200 bis 240 VAC ± 10 % 400-V-Modelle: 380 bis 480 VAC ± 10 % |
Phase | 1Ø und 3Ø (modellabhängig) |
Maximale Netzunsymmetrie | 2 % negative Phasenfolge, 3 % Unsymmetrie zwischen den Phasen |
Eingangsfrequenz | 45 bis 66 Hz |
Netzseitiger Verschiebungsfaktor | 0.97 |
Taktfrequenz | Baugröße 1 - 4: 0,667, 1, 2, 3, 4, 6, 8 12 und 16 kHz Baugröße 5 - 9: 2, 3, 4, 6, 8 12 und 16 kHz |
Ausgangsfrequenzbereich | 0 bis 550 Hz |
Frequenzgenauigkeit | ±0,02 % vom Sollwert |
Frequenzauflösung | 0.01 Hz |
Auflösung Analogeingang | Spannungsmodus: 11 Bits (unipolar) Stromschleifenmodus: 11 Bit |
Bremse | Integrierter dynamischer Bremstransistor, erfordert externen Widerstand |
Zwischenkreis- |
100-V-Modelle: 175 VDC 200-V-Modelle: 175 VDC 400-V-Modelle: 330 VDC |
Zwischenkreis- Fehlerabschaltung bei Überspannung |
Baugröße 1 - 4: 100-V-Modelle: 510 VDC 200-V-Modelle: 510 VDC 400-V-Modelle: 870 VDC |
Baugröße 5 - 9: 200-V-Modelle: 415 VDC 400-V-Modelle: 830 VDC |
|
Überlast-Fehlerabschaltung des Umrichters | Programmierbar: Standardeinstellungen: 180 % für 3 s (RFC-A), 150 % für 60 s (OL) |
Sofortige Überstrom-Abschaltung | 220 % des Motornennstroms |
Phasenausfall-Fehlerabschaltung | Bei Überschreitung der Zwischenkreiswelligkeit |
Übertemperatur-Fehlerabschaltung | Bei Überschreitung von 95 °C am Kühlkörper des Umrichters |
Kurzschluss-Fehlerabschaltung | Schutz vor Phase-Phase-Fehler am Ausgang |
Erdschluss-Fehlerabschaltung | Schutz vor Phase-Masse-Fehler am Ausgang |
Thermische Fehlerabschaltung Motor | Elektronischer Schutz des Motors vor Überhitzung aufgrund der Lastbedingungen |
UL, cUL | UL file NMMS/8: E171230 |
CE | CE-Zulassung |
EU | Diese Erzeugnisse entsprechen der Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (2011/65/EU), der Niederspannungsrichtlinie (2014/35/EU) und der Richtlinie zur elektromagnetischen Verträglichkeit (2014/30/EU). |
RCM | RCM-registrierter Lieferant Nr. 12003815281 |
ISO | Die Fertigungsstätten erfüllen die Anforderungen der Normen ISO 9001: 2015 und ISO 14001 |
TÜV |
C300 models only: The Safe Torque Off (STO) function may be used as a safety component of a machine.
Nur C300-Modelle: Die Safe Torque Off-Funktion (STO, Sicher abgeschaltetes Moment) kann als Sicherheitskomponente einer Maschine verwendet werden.
Funktionale Sicherheitsparameter: UL-Genehmigung Funktionale Sicherheit: FSPC E171230 |
EAC | RU C-GB.HA10.B.01062 |
Offline-Programmierung | Programmierung des Umrichters, während er noch in der Verpackung ist |
Kopieren von Parametern | Kopieren von Parametersätzen von einem Umrichter auf einen anderen |
Schnellstart | Geführte Inbetriebnahme und Prüfung der Motordrehung |
Geführte Diagnose | Einfache Fehlersuche |
Speicherung von Parameterdateien | Speichern von Parameterdateien auf dem Gerät oder in der Cloud zur späteren Verwendung |
Teilen der Projektkonfiguration | Weitergabe an Kollegen oder an den technischen Support von EPA zur Diagnose |
PDF-Parametersatz | Nützlich für die Weitergabe von Parametersätzen zur schnellen Überprüfung |
Schaltplan | Automatische Erstellung eines druckbaren PDFs eines benutzerdefinierten Verdrahtungsplans für Ihre Installation |
Nicht-standardmäßige Parameter | Anzeige der Parameter, die gegenüber der Standardeinstellung geändert wurden |
Bevorzugte Parameter | Häufig besuchte bevorzugte Parameter |
Anleitungen und Handbücher | Schneller Zugriff auf die Umrichterdokumentation |
Steuerwort-Kontrolle | ✓ |
Kopieren von Parametern | ✓ |
Serielle Baudrate | 600 bis 115.000 bps |
ModbusRTU-Protokoll | 8.2NP, 8.1NP, 8.1EP, 8.1OP |
Auswählbare Sollwerte | 4 |
Tippbetrieb-Sollwert | ✓ |
%-Sollwert Auf / Ab (Motorpoti) | ✓ |
Bipolarer Sollwert | ✓ |
Festsollwerte für Drehzahlen | 4 |
Schlupffrequenzen | 1 |
Schlupffrequenzen Totband | ✓ |
Lokal/Remote | ✓ |
S-Rampe | ✓ |
Beschleunigungszeiten | 2 |
Verzögerungszeiten | 2 |
Sollwert Frequenzeingang (Impulsfolge) | 0 Hz bis 100 kHz |
Linkslauf | ✓ |
PID-Regler | PI-RegelungPID |
PID Vorsteuerung | ✓ |
PID Schwellwertschalter | ✓ |
PID Anstiegsgeschwindigkeit | ✓ |
Sollwertkonfiguration | ✓ |
Star/Stopp-Konfiguration | ✓ |
Eingangsskalierung | 4-Punkt |
Lauffreigabe (Ansteuerung mit Flankentriggerung) | ✓ |
Endschalter | ✓ |
Steuermodus: Lineare U/f-Kennlinie |
✓ (Spannungsanhebung definierbar) |
Steuermodus: Quadratische U/f-Kennlinie |
✓ (Spannungsanhebung definierbar) |
Steuermodus: Widerstandskompensation |
✓ |
Energiesparmodus (Dynamische U/f-Kennlinie) | ✓ |
Motorstabilitätsoptimierer | ✓ |
Schlupfkompensation | ✓ |
Automatische Optimierung (Autotune): Statisch | ✓ |
Taktfrequenz | 4 oder 12 kHz |
Taktfrequenz | ✓ |
Stoppmodus: Rampe |
✓ |
Stoppmodus: Austrudeln |
✓ |
Stoppmodus: Distanz-Stopp |
✓ Wenn ausgewählt, erfolgt der Stopp von jeder Geschwindigkeit in der gleichen Entfernung, basierend auf der programmierten Verzögerungsrate |
Gleichstrombremsung | ✓ |
Netzausfallerkennung | ✓ |
Programmierbare Ausgangsstrombegrenzung | ✓ |
Diagnose | ✓ |
Fehlerverlaufsprotokoll | 4 |
Bei Fehler gespeicherte Parameter | 3 (wählbar) |
Automatisches Reset nach Fehlerabschaltung | ✓ |
Hochlauf auf Sollwert nach Netzwiederkehr | ✓ |
Sicherheit | Schutz über 4-stelligen PIN-Code |
Kühllüfter | Feste Drehzahl (Kein Lüfter bei Umrichtermodellen S100-01x13 und S100-01x23) |
Lüfter-, Pumpen- und Kompressoranwendungen
|
|
BewegungsanwendungenTransportbänder, Laufbänder, automatische Türen und Schranken
|
|
ProzessanwendungenMischer, Brecher, Rührwerke, Zentrifugen, Knetmaschinen, Spinn- und Flechtmaschinen für Textilien
|
{{.}}
